Keepalived是一个开源（遵循 GPLv2 协议）的、基于 VRRP 协议的轻量级服务高可用和负载均衡方案，提供避免服务器单点故障和请求分流的能力。它为 Nginx 扩展了高可用能力，共同组成完整的 Web 服务集群模式（高可用+负载均衡）

VRRP（Virtual Route Redundancy Protocol）协议，翻译过来为虚拟路由冗余协议。VRRP协议将两台或多台路由器设备虚拟成一个设备，对外提供虚拟路由器IP,而在路由器组内部，如果实际拥有这个对外IP的路由器如果工作正常的话就是MASTER，MASTER实现针对虚拟路由器IP的各种网络功能。其他设备不拥有该虚拟IP，状态为BACKUP，除了接收MASTER的VRRP状态通告信息以外，不执行对外的网络功能。当主机失效时，BACKUP将接管原先MASTER的网络功能。Master路由和Backup路由之间会有一个心跳检测，Master会定时告知Backup自己的状态，如果在指定的时间内，Backup没有接收到这个通知内容，Backup就会替代Master成为新的Master（如果有多个BACKUP，那么会选举其中一个优先级高的作为MASTER）。Master路由有一个特权就是虚拟路由和后端服务器都是通过Master进行数据传递交互的，而备份节点则会直接丢弃这些请求和数据，不做处理，只是去监听Master的状态。

image-20220704074545925

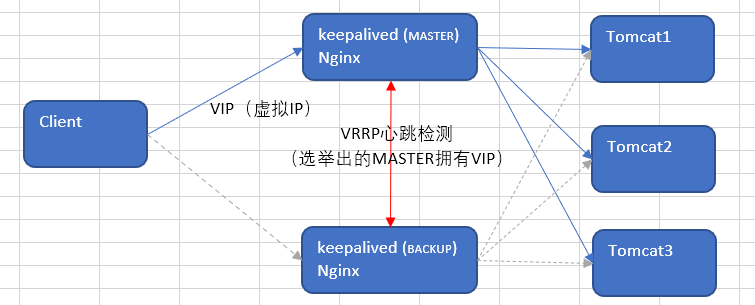

如上图Keepalived实现Nginx负载均衡的原理就是在两个Nginx节点中引入虚拟IP的概念（每台Nginx都安装Keepalived并都配置同一个虚拟IP），其中一台Nginx宕机，那么虚拟Ip将会飘移到另一台Nginx上去，而客户端就是通过这个虚拟IP来访问Nginx的。

一、安装

1
2
3
4
5
6
7
8
9
10
11
#安装编译依赖
yum -y install gcc curl openssl-devel libnl3-devel net-snmp-devel
#下载keepalived源码包
wget https://keepalived.org/software/keepalived-2.0.20.tar.gz
#解压到指定目录
mkdir /opt/keepalived
tar -zxvf keepalived-2.0.20.tar.gz -C /opt/keepalived/
#对keepalived进行配置，编译和安装
cd /opt/keepalived/keepalived-2.0.20
./configure --sysconf=/etc --prefix=/usr/local
make && make install

二、配置

1
2
#编辑keepalived配置文件
vim /etc/keepalived/keepalived.conf

服务器1配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
! Configuration File for keepalived

global_defs {
   #通知邮件，当keepalived发生切换时需要发email给具体的邮箱地址
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   #设置发件人的邮箱信息
   notification_email_from Alexandre.Cassen@firewall.loc
   #指定smpt服务地址
   smtp_server 192.168.200.1
   #指定smpt服务连接超时时间
   smtp_connect_timeout 30
   #运行keepalived服务器的一个标识(每个服务的不一样)，可以用作发送邮件的主题信息
   router_id keepalived1
   #默认是不跳过检查。检查收到的VRRP通告中的所有地址可能会比较耗时，设置此命令的意思是，如果通告与接收的上一个通告来自相同的master路由器，则不执行检查(跳过检查)
   vrrp_skip_check_adv_addr
   #注释掉严格遵守VRRP协议，否则无法正常使用虚拟ip，如ping
   #vrrp_strict
   #在一个接口发送的两个免费ARP之间的延迟。可以精确到毫秒级。默认是0
   vrrp_garp_interval 0
   #在一个网卡上每组na消息之间的延迟时间，默认为0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
	#有两个值可选MASTER主 BACKUP备(可以都设置为BACKUP，让keepalived自己根据priority值大小自己选举MASTER)
    state MASTER
    #vrrp实例绑定的网卡接口名称（可以通过ifconfig命令查看），用于发送VRRP
    interface ens33
    #指定VRRP实例ID(相同虚拟ip的多个服务该值要相同)，范围是0-255
    virtual_router_id 51
    #指定优先级，优先级高的将成为MASTER
    priority 100
    #指定发送VRRP通告的间隔，单位是秒
    advert_int 1
    authentication {
    	#指定认证方式。PASS简单密码认证(推荐)
        auth_type PASS
        #指定认证使用的密码，最多8位
        auth_pass 1111
    }
    #虚拟IP地址设置虚拟IP地址（需要和以上网卡接口的真实ip在同一网段），供用户访问使用，可设置多个，一行一个
    virtual_ipaddress {
        192.168.60.222
    }
}

以上配置中没有特别需求的话，最简单就是修改router_id、vrrp_strict、state、interface、priority、virtual_ipaddress三处地方即可。

服务器2配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
     failover@firewall.loc
     sysadmin@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc
   smtp_server 192.168.200.1
   smtp_connect_timeout 30
   router_id keepalived2
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state BACKUP
    interface ens33
    virtual_router_id 51
    #BACKUP节点设置比MASTER的小
    priority 90
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    virtual_ipaddress {
        192.168.60.222
    }
}

防火墙配置：

1
2
firewall-cmd --permanent --add-protocol=vrrp
firewall-cmd --reload

三、使用

1. 启动

1
/usr/local/sbin/keepalived

2. 测试

测试效果如下：

通过查看MASTER节点服务器的所有ip时，能够发现在MASTER节点的网卡接口ens33中多出了192.168.60.222这个虚拟ip地址。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
[root@localhost nginx-1.14.0]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:34:1d:18 brd ff:ff:ff:ff:ff:ff
    inet 192.168.60.101/24 brd 192.168.60.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet 192.168.60.222/32 scope global ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:fe34:1d18/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@localhost nginx-1.14.0]#

而通过查看BACKUP节点服务器的所有ip时，不会出现虚拟ip地址。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
[root@localhost nginx-1.14.0]# ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
    link/ether 00:0c:29:be:9b:55 brd ff:ff:ff:ff:ff:ff
    inet 192.168.60.102/24 brd 192.168.60.255 scope global noprefixroute ens33
       valid_lft forever preferred_lft forever
    inet6 fe80::20c:29ff:febe:9b55/64 scope link noprefixroute
       valid_lft forever preferred_lft forever
[root@localhost nginx-1.14.0]#

3. 关闭

为了验证MASTER节点宕机或者出现故障时，原本的MASTER节点失去虚拟ip，而BACKUP节点上将获得虚拟ip（发生了IP飘移），可以通过在原本的MASTER节点中关闭keepalived：

1
2
3
4
5
6
7
#关闭
ps -ef | grep keepalived
kill -9 进程号

#使用killall来杀掉进程会更方便
yum install psmisc -y
killall keepalived

4. 脚本

keepalived的作用其实也就是给多个服务器中加入唯一的虚拟IP，但关注到具体业务的话，还存在许多问题，比如做Nginx高可用的情况下，假设有两个Nginx节点，其中一台Nginx出现故障不可用，而其所在的服务器还在正常运行，所以其对应的keepalived程序也正常运行，很显然这是不会发生了IP飘移的。而我们的目的是Nginx出现故障不可用时其对应的keepalived也应该要跟着关掉，这样虚拟ip才会飘移到BACKUP节点。

keepalived允许我们通过编写脚本对业务进程进行检测监控。

1
vim /etc/keepalived/ck_nginx.sh

内容如下：

1
2
3
4
5
6
7
8
9
10
11
#!/bin/bash
num=`ps -C nginx --no-header | wc -l`
if [ $num -eq 0 ];then
	#注意nginx的安装路径
    /usr/local/nginx/sbin/nginx
    sleep 2
    if [ `ps -C nginx --no-header | wc -l` -eq 0 ]; then
    	#需要安装psmisc：yum install psmisc -y
    	killall keepalived
    fi
fi
1
2
#为脚本文件设置执行权限
chmod 755 /etc/keepalived/ck_nginx.sh

将脚本添加到keepalived配置文件中

1
vim /etc/keepalived/keepalived.conf
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
#加入以下vrrp_script
vrrp_script ck_nginx {
	#执行脚本的位置
    script "/etc/keepalived/ck_nginx.sh"
    #执行脚本的周期，秒为单位
    interval 2
    #权重的计算方式
    weight -20
}

vrrp_instance VI_1 {
    state MASTER
    interface ens33
    ...
    ...
    virtual_ipaddress {
    	192.168.200.111
    }
    #加入以下track_script
    track_script {
    	ck_nginx
    }
}

6. 日志

1
tail -f /var/log/messages
